产品描述：

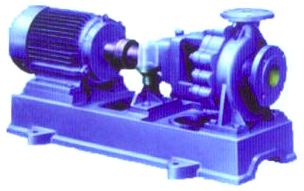

　　SH型系列衬塑离心泵，是本公司开发的新型强耐腐蚀、更新换代产品。泵的过流部分零件均经衬塑加工，内衬不同塑料材质经模压成型制造。采用WB2型机械密封装置，外壳为铸造，机械性能强，安全可靠。

　　SH型泵设计新颖，结构紧凑，性能优良，使用维修方便。适用于-20°C~200°C温度条件下，输送任意浓度介质液体。用于需根据液体介质，选择不同衬塑材料泵型，是化工、制药、环保等行业理想的输送设备。

　　SH型泵的流量为6.3~50m³/h，扬程为8~50mm，转速有1450r/min和2900r/min两种。

SH	E	50	X	40	-	50	A	B	C
(1)	(2)	(3)		(4)		(5)	(6)	(7)	(8)
（1）衬塑离心泵 （2）塑料材质代号 （3）泵进口直径（mm） （4）泵出口直径（mm）（5）扬程（M） （6）叶轮直径第一次切割 （7）叶轮直径第二次切割 （8）叶轮直径第三次切割



型号	转速n(r)/min	流量Q		扬程H （M）	效率 （%）	功率Kw		汽蚀性能 （NPSH）rm
		m3/h	L/S			轴功率Pa	电机
SH50X32-20	2900	12.5	3.47	20	52	1.31	2.2	3.3
SH50X40-32	2900	12.5	3.47	32	47	2.32	3	3.3
SH50X40-32A	2900	9.4	2.6	24	46	1.33	2.2	3.3
SH50X40-50	2900	12.5	3.47	50	40	4.3	5.5	3.3
	1450	6.3	1.75	12.5	40	0.54	1.1	3.3
SH50X40-50A	2900	11.7	3.25	44	38	3.3	5.5	3.3
SH65X50-20	2900	25	6.94	20	36	3.85	5.5	3.5
SH65X50-32	2900	25	6.94	32	38	5.78	7.5	3.5
	1450	12.5	3.47	8	41	0.66	1.5	3.5
SH65X50-32A	2900	22	6.11	28	40	3.09	5.5	3.5
SH65X50-50	2900	25	6.94	50	40	4.2	7.5	3.5
	1450	12.5	3.47	12.5	41	1.04	1.5	3.5
SH65X50-50A	2900	22	6.11	44	41	6.49	7.5	3.5
SH80X50-50	2900	50	13.89	50	63	10.8	1.5	4
	1450	25	6.94	12.5	61	1.39	2.2	4
SH80X50-50A	2900	44	12.22	44	61	8.64	11	4
SH80X50-50B	2900	36	10	36	59	6.12	7.5	4
SH80X50-50C	2900	28	7.78	28	58	3.84	5.5	4
